Pengetahuan utama mengenai pam kumbahan

Pam kumbahanjatuh di bawah kategori pam bukan clog dan datang dalam pelbagai jenis, terutamanya model tenggelam dan kering. Pada masa ini, jenis tenggelam yang paling biasa ialah pam kumbahan tenggelam siri WQ, manakala yang biasa dipasang kering termasuk pam kumbahan mendatar siri W dan pam kumbahan menegak siri WL.

Pam ini digunakan terutamanya untuk mengangkut kumbahan perbandaran, baja, atau cecair yang mengandungi zarah pepejal seperti serat dan sisa kertas. Umumnya, suhu medium yang disampaikan tidak boleh melebihi 50 ° C. Cabaran utama dengan pam kumbahan adalah bahawa medium yang disampaikan sering mengandungi bahan berserabut yang cenderung untuk mengikat atau gumpalan bersama -sama. Ini menjadikan laluan aliran pam terdedah kepada penyumbatan -sekali disekat, pam akan gagal untuk beroperasi secara normal, dan dalam kes -kes yang teruk, motor mungkin terbakar. Isu -isu sedemikian membawa kepada pelepasan kumbahan yang lemah, yang mengganggu kehidupan bandar dan membahayakan perlindungan alam sekitar. Oleh itu, ketahanan dan kebolehpercayaan menyumbat adalah faktor kritikal dalam menilai kualiti pam kumbahan.

Seperti jenis pam lain, pam kumbahan mempunyai dua komponen utama: pendesak dan volute. Prestasi kedua -dua bahagian ini secara langsung menentukan prestasi keseluruhan pam. Khususnya, rintangan menyumbat, kecekapan, rintangan peronggaan, dan rintangan haus pam kumbahan terutamanya dijamin oleh pendesak dan volute. Berikut adalah pecahan terperinci setiap komponen:

1. Struktur pendesak

Impellers untuk pam kumbahan terutamanya diklasifikasikan kepada empat jenis: jenis vane (terbuka, separuh terbuka atau tertutup), jenis vorteks, jenis saluran (termasuk saluran tunggal dan saluran dua), dan jenis sentrifugal skru.

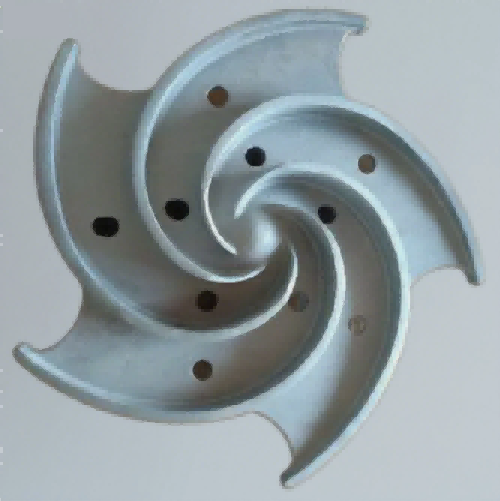

● Impeller Vane Terbuka/Separa Terbuka: Impellers ini mudah dikeluarkan. Sekiranya penyumbatan berlaku di dalam pendesak, pembersihan dan penyelenggaraan boleh dilakukan dengan cepat. Walau bagaimanapun, semasa operasi jangka panjang, zarah-zarah yang kasar akan meluaskan jurang di antara bilah dan dinding dalaman volute, yang membawa kepada kecekapan yang dikurangkan. Jurang yang melebar ini juga mengganggu taburan perbezaan tekanan di atas bilah, menyebabkan kerugian vorteks yang ketara dan peningkatan daya paksi pada pam. Di samping itu, kestabilan aliran bendalir dalam petikan dikompromi, mengakibatkan getaran pam. Impellers terbuka/separuh terbuka tidak sesuai untuk menyampaikan media dengan zarah besar atau serat panjang. Dari segi prestasi, kecekapan mereka agak rendah -memaksakan kira -kira 92% daripada pendesak tertutup standard -dan lengkung kepala mereka agak rata.

● Impellers Vortex: Untuk pam yang dilengkapi dengan jenis pendesak ini, pendesak sebahagiannya atau dipisahkan sepenuhnya dari laluan aliran volute. Reka bentuk ini memastikan rintangan penyumbatan yang sangat baik, membolehkan pam mengendalikan zarah besar dan serat panjang dengan berkesan. Di dalam volute, zarah bergerak di bawah menolak arus eddy yang dihasilkan oleh putaran pendesak. Zarah yang digantung tidak menjana tenaga sendiri tetapi menukar tenaga dengan cecair dalam petikan. Semasa aliran, zarah yang digantung atau serat panjang tidak bersentuhan dengan bilah, jadi pakaian vane adalah minimum, dan tidak ada jurang yang melebar akibat lelasan. Ini bermakna kecekapan pam tidak akan jatuh dengan ketara ke atas penggunaan jangka panjang. Pam pendesak vorteks sesuai untuk menyampaikan media dengan zarah besar dan serat panjang. Walau bagaimanapun, kecekapan mereka agak rendah -hanya kira -kira 70% daripada pendesak tertutup standard -dan lengkung prestasi mereka adalah rata.

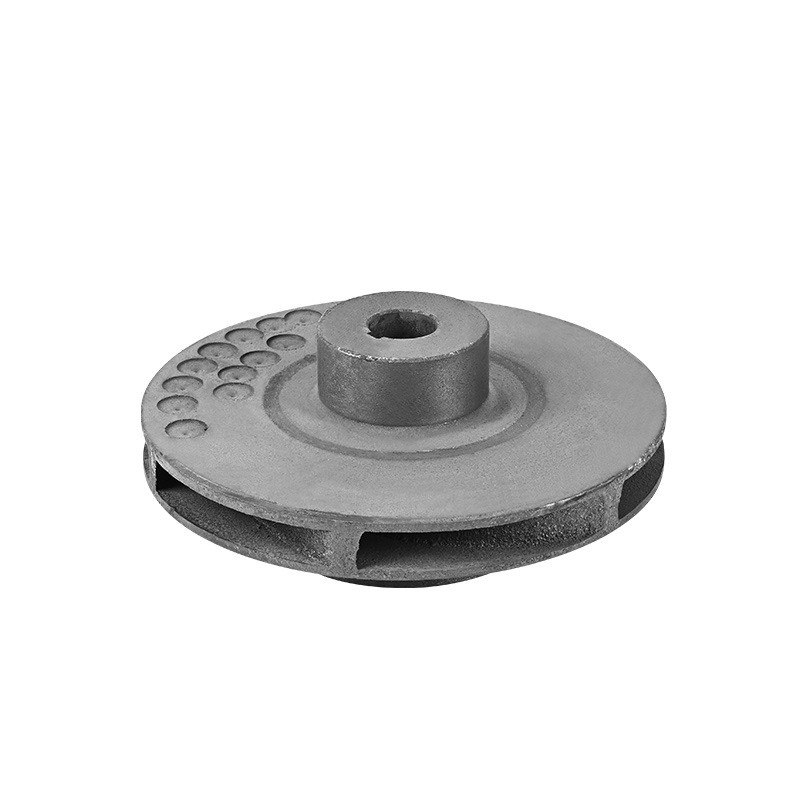

● Impellers tertutup: Impellers tertutup memberikan kecekapan yang tinggi dan mengekalkan prestasi yang stabil semasa operasi jangka panjang. Pam dengan pendesak tertutup mempunyai daya paksi yang lebih kecil, dan bilah tambahan boleh dipasang pada penutup depan dan belakang. Bantal tambahan di penutup depan mengurangkan kerugian vorteks pada salur masuk pendesak dan meminimumkan haus zarah pada cincin meterai. Mereka yang berada di penutup belakang bukan sahaja mengimbangi daya paksi tetapi juga menghalang zarah yang digantung daripada memasuki ruang meterai mekanikal, melindungi meterai mekanikal. Kelemahan utama pendesak tertutup adalah rintangan penyumbatan yang lemah -mereka mudah terjerat oleh serat dan tidak sesuai untuk menyampaikan kumbahan yang tidak dirawat yang mengandungi zarah besar (atau serat panjang).

● Impellers saluran: Impellers ini tidak mempunyai bilah tradisional; Sebaliknya, mereka mempunyai laluan aliran melengkung yang berjalan dari salur masuk ke outlet. Reka bentuk ini menjadikan mereka sesuai untuk menyampaikan media dengan zarah besar dan serat panjang, kerana mereka menawarkan rintangan penyumbatan yang kuat. Dari segi prestasi, kecekapan mereka adalah setanding dengan pendesak tertutup standard. Walau bagaimanapun, pam dengan pendesak saluran mempunyai lengkung kepala yang lebih curam dan lengkung kuasa yang stabil, yang menghalang masalah kuasa. Yang mengatakan, rintangan peronggaan mereka tidak begitu baik dengan pendesak tertutup, jadi mereka sangat sesuai untuk pam dengan masak bertekanan.

● Impeller sentrifugal skru: Impellers ini mempunyai bilah lingkaran berpintal yang meluas dari port sedutan pada hab konik. Pam dengan jenis pendesak ini menggabungkan fungsi pam anjakan positif dan pam sentrifugal. Apabila zarah -zarah yang digantung melewati bilah, mereka tidak bertembung dengan mana -mana bahagian dalaman pam, memastikan kerosakan minimum kepada medium yang disampaikan. Reka bentuk lingkaran juga meningkatkan laluan zarah yang digantung, menjadikan pam ini sesuai untuk menyampaikan media dengan zarah besar, serat panjang, atau kepekatan yang tinggi. Mereka cemerlang dalam senario di mana meminimumkan kerosakan pada medium yang disampaikan adalah keperluan yang ketat. Dari segi prestasi, pam ini mempunyai lengkung kepala yang menjatuhkan dengan curam dan lengkung kuasa rata.

2. Volutes (Ruang Tekanan)

Jenis volut yang paling biasa yang digunakan dalam pam kumbahan ialah selongsong volut. Untuk pam tenggelam terbina dalam, penyebar radial atau penyebar jenis saluran sering disukai. Volute casings datang dalam tiga reka bentuk: lingkaran, anulus, dan pertengahan (semi-siral).

● Volute spiral: Ini jarang digunakan dalam pam kumbahan kerana struktur dan kecenderungan kompleksnya untuk memerangkap kekotoran.

● Volute anulus: Dengan struktur mudah dan proses pembuatan yang mudah, volute anulus sekali digunakan secara meluas dalam kecilpam kumbahan. Walau bagaimanapun, pelbagai aplikasi mereka secara beransur -ansur menyusut sejak pengenalan volute pertengahan.

● Volute perantaraan (semi-spiral): Volute ini menggabungkan kecekapan tinggi lingkaran lingkaran dan kebolehtelapan yang kuat (rintangan menyumbat) volute anulus. Akibatnya, mereka telah mendapat perhatian yang semakin meningkat dari pengeluar.

Kesimpulan

Pada dasarnya, mana -mana siri pam kumbahan adalah gabungan jenis pendesak yang berbeza dan reka bentuk volute, disesuaikan untuk memenuhi keperluan keadaan medium dan pemasangan yang disampaikan. Selagi pendesak dan volute dipadankan secara optimum, prestasi keseluruhan pam -termasuk rintangan, kecekapan, dan kebolehpercayaan menyumbat -akan dijamin.
