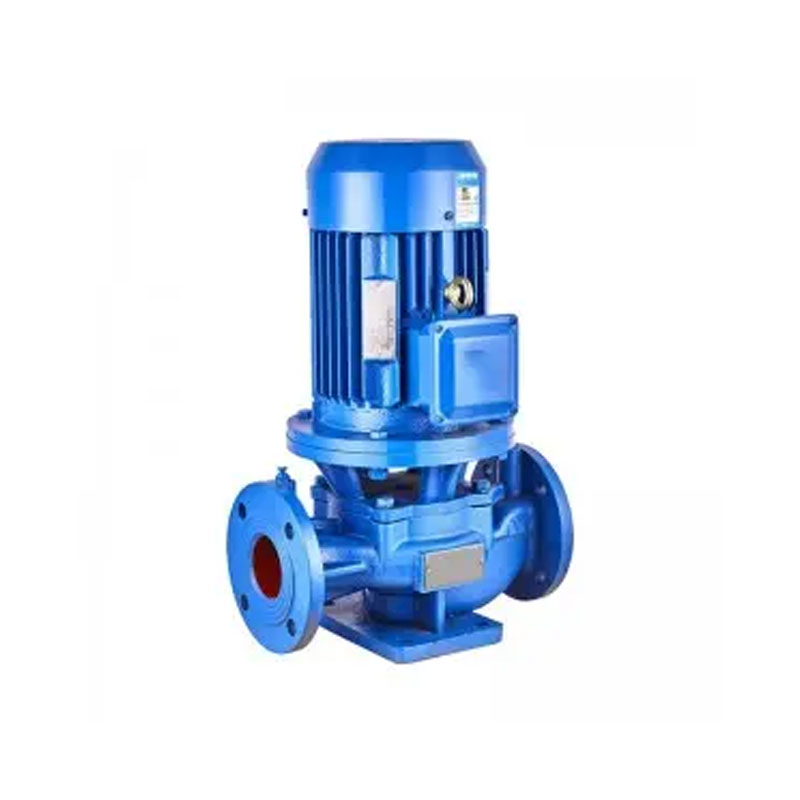

Pam saluran paip menegak besi tuang

Shanghai Crowns Pump Manufacturing Co., Ltd. membawa dekad kepakaran kejuruteraan pam kepada reka bentuk dan pengeluaran penyelesaian premium seperti pam saluran paip menegak besi kami. Model yang mantap ini, yang direka bentuk untuk melebihi piawaian ISO, menonjol sebagai pilihan utama untuk memodenkan sistem, menggantikan siri SG tradisional dan pam beredar air panas IR dengan teknologi penyejukan udara maju. Direka khusus untuk melindungi motor dan galas dari terlalu panas-kritikal dalam persekitaran permintaan tinggi-pam saluran paip menegak besi menggabungkan konfigurasi menegak penjimatan ruang dengan kecekapan hidraulik, sesuai untuk bilik-bilik mekanikal yang ketat di bangunan komersial, kompleks perindustrian, dan sistem pemanasan. Dibuat dari besi tuang tahan lama, pam ini menawarkan rintangan kakisan yang luar biasa dan mengendalikan suhu air sehingga 120 ° C, memastikan prestasi yang boleh dipercayai dalam aplikasi air panas dan keadaan perindustrian yang keras. Mekanisme penyejukan udara terbina dalam mengurangkan keperluan penyelenggaraan dan downtime sehingga 20% berbanding dengan model warisan, sambil memenuhi piawaian antarabangsa seperti ISO 9001. Sama ada digunakan dalam gelung pemanasan tinggi, saluran paip pembuatan, atau rangkaian daerah,

Hantar Pertanyaan

Penerangan Produk

Shanghai Crowns Pump Manufacturing Co., Ltd. menawarkan pam air berkualiti tinggi. Pam paip menegak besi kami pam ISG Pipa Pipa Centrifugal, yang direka setiap piawaian ISO2858 dan JB/T53058-93, menjimatkan tenaga dan pemindahan air yang jelas dan cecair yang sama, sesuai untuk pelbagai keperluan bekalan air.

● ISG: Sehingga 80ºC untuk kegunaan industri/perbandaran.
● IRG: Sehingga 120ºC untuk air panas.
● GRG: Sehingga 240ºC untuk aplikasi Temp Tinggi.
● IHG: Untuk cecair yang menghakis, -20ºC hingga 120ºC.
● YG: Untuk minyak, -20ºC hingga 120ºC.

Trust Crowns Pump untuk penyelesaian pam air yang boleh dipercayai.

Keadaan kerja

1. Tekanan masuk ≤1.0mpa, atau sistem pam tekanan maksimum ≤1.6mpa, tekanan masuk pam + kepala pam ≤1.6mpa, tekanan tekanan statik tekanan tekanan: 2.5MPa. Tekanan kerja sistem pam adalah lebih besar daripada 1.6MPa, anda akan menentukan dalam perintah itu.
2. Suhu ambien <40ºC, kelembapan relatif <95%.
3. Jumlah zarah pepejal media tidak boleh melebihi 0.1%, diameter zarah <0.2mm.

Spesifikasi utama

Model	Kuasa		Aliran	Kepala	Saiz paip
Model	kw	Hp	m3/h	m	Inci	mm
40-125	1.1	1.5	6.3	20	1.5	40
40-125a	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160a	1.5	2	5.9	28	1.5	40
40-160b	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200A	3	4	5.9	44	1.5	40
40-200B	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250A	5.5	7.5	5.9	70	1.5	40
40-250B	4	5.5	5.5	60	1.5	40
40-125 (i)	1.5	2	12.5	20	1.5	40
40-125 (i) a	1.1	1.5	11	16	1.5	40
40-160 (i)	3	4	12.5	32	1.5	40
40-160 (i) a	2.2	3	11.7	28	1.5	40
40-200 (i) b	3	4	10.6	36	1.5	40
40-250 (i)	11	15	12.5	80	1.5	40
40-250 (i) a	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125a	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160a	2.2	3	11.7	28	2	50
50-160b	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200A	4	5.5	11.7	44	2	50
50-200B	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250A	7.5	10	11.6	70	2	50
50-100 (i)	1.5	2	25	12.5	2	50
50-100 (i) a	1.1	1.5	22.3	10	2	50
50-125 (i)	3	4	25	20	2	50
50-125 (i) a	2.2	3	22.3	16	2	50
50-160 (i)	4	5.5	25	32	2	50
50-160 (i) a	4	5.5	23.4	28	2	50
50-160 (i) b	3	4	21.6	24	2	50
50-200 (i)	7.5	10	25	50	2	50
50-200 (i) a	7.5	10	23.5	44	2	50
50-200 (i) b	5.5	7.5	21.8	38	2	50
50-250 (i)	15	20	25	80	2	50
50-250 (i) a	11	15	23.4	70	2	50
50-250 (i) b	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100A	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125a	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160a	4	5.5	23.4	28	2.5	65
65-160b	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200A	7.5	10	23.5	44	2.5	65
65-200B	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250a	11	15	23.4	70	2.5	65
65-250b	11	15	21.6	60	2.5	65
65-315a	22	30	23.7	113	2.5	65
65-315b	18.5	25	22.5	101	2.5	65
65-100 (i)	3	4	50	12.5	2.5	65
65-100 (i) a	2.2	3	44.7	10	2.5	65
65-125 (i)	5.5	7.5	50	20	2.5	65
65-125 (i) a	4	5.5	45	16	2.5	65
65-160 (i)	7.5	10	50	32	2.5	65
65-160 (i) a	7.5	10	46.7	28	2.5	65
65-160 (i) b	5.5	7.5	43.4	24	2.5	65
65-200 (i)	15	20	50	50	2.5	65
65-200(I)A	11	15	47	44	2.5	65
65-200 (i) b	7.5	10	43.3	38	2.5	65
65-250 (i)	22	30	50	80	2.5	65
65-250 (i) a	18.5	25	46.7	70	2.5	65
65-250 (i) b	15	20	43.3	60	2.5	65
65-315 (i) a	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100A	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125a	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160a	7.5	10	46.7	28	3	80
80-160b	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200A	11	15	47	44	3	80
80-200B	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250a	18.5	25	46.7	70	3	80
80-250B	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315a	30	40	46.5	110	3	80
80-315b	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350a	45	60	44.5	142	3	80
80-350B	37	50	41	135	3	80
80-100 (i)	5.5	7.5	100	12.5	3	80
80-100(I)A	4	5.5	89	10	3	80
80-125 (i)	11	15	100	20	3	80
80-125 (i) a	7.5	10	89	16	3	80
80-160 (i)	15	20	100	32	3	80
80-160 (i) a	11	15	93.5	28	3	80
80-200 (i)	22	30	100	50	3	80
80-200 (i) a	18.5	25	93.5	44	3	80
80-200 (i) b	15	20	87	38	3	80
80-250 (i)	37	50	100	80	3	80
80-250 (i) a	30	40	93.5	70	3	80
80-250 (i) b	30	40	87	60	3	80
80-315 (i)	75	100	100	125	3	80
80-315 (i) a	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100A	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125a	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160A	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200A	18.5	25	93.5	44	4	100
100-200B	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250A	30	40	93.5	70	4	100
100-250B	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315a	55	75	95	113	4	100
100-315b	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350A	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100 (i)	11	15	160	12.5	4	100
100-125 (i)	15	20	160	20	4	100
100-125 (i) a	11	15	140	17	4	100
100-160 (i)	22	30	160	32	4	100
100-160 (i) a	18.5	25	140	28	4	100
100-200 (i)	37	50	160	50	4	100
100-200 (i) a	30	40	140	45	4	100
100-200 (i) b	22	30	100	40	4	100
100-250 (i)	55	75	160	80	4	100
100-250 (i) a	45	60	140	72	4	100
100-250 (i) b	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100A	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125a	11	15	143	16	5	125
125-160A	18.5	25	150	28	5	125
125-160b	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200A	30	40	150	44	5	125
125-200B	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160A	18.5	25	150	28	6	150
150-160b	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200A	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250a	55	75	150	70	6	150
150-250B	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350a	90	120	150	142	6	150
150-350B	75	100	140	135	6	150
150-250 (i)	75	100	200	80	6	150
150-250 (i) a	55	75	187	70	6	150
150-250 (i) b	45	60	173	60	6	150
150-315 (i)	110	150	200	125	6	150
150-315 (i) a	90	120	187	110	6	150
150-315 (i) b	75	100	173	95	6	150
125-200B	22	30	138	37.5	5	125
125-250a	45	60	150	70	5	125
125-250b	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315a	75	100	150	110	5	125
125-315b	75	100	143	100	5	125
125-315c	55	75	134	88	5	125
150-125a	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200A	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250a	15	20	147	17	6	150
150-250B	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315a	22	30	150	28	6	150
150-315b	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400A	37	50	187	44	6	150
150-400B	30	40	174	38	6	150
150-315 (b)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200A	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250a	15	20	184.4	17	8	200
200-250b	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315a	22	30	187	28	8	200
200-315b	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400A	37	50	187	44	8	200
200-400B	30	40	174	38	8	200
200-200 (i)	22	30	400	12.5	8	200
200-250 (i)	30	40	400	20	8	200
200-250 (i) a	22	30	358	16	8	200
200-315 (i)	55	75	400	32	8	200
200-315 (i) a	45	60	374	28	8	200
200-315 (i) b	37	50	346	24	8	200
200-400 (i)	75	100	400	50	8	200
200-400 (i) a	75	100	374	44	8	200
200-400 (i) b	55	75	346	38	8	200
200-400 (i) c	45	60	320	32	8	200
250-400	110	150	500	50	10	250

Ciri dan aplikasi

Pam saluran paip menegak besi Cor ISG Piprifugal Pipeline Vertical direka untuk mengangkut air bersih dan cecair lain dengan sifat fizikal dan kimia yang sama. Ia sesuai untuk aplikasi berikut:

● Bekalan air perindustrian
● Bekalan dan saliran air bandar
● Meningkatkan tekanan air bangunan tinggi
● Meningkatkan tekanan api api
● Pengairan taman
● Peredaran penyejukan HVAC
● Bilik mandi tekanan peredaran air panas dan sejuk
● Pengangkutan jarak jauh
● Integrasi peralatan

● Struktur menegak memastikan reka bentuk padat, yang memerlukan ruang pemasangan yang minimum dan menyampaikan penampilan yang anggun.
● Pelabuhan masuk dan keluar adalah saiz yang sama dan pada garis tengah yang sama, memudahkan pemasangan.
● Pam beroperasi dengan persetujuan yang tinggi, memberikan kestabilan dan bunyi yang rendah.
● Dilengkapi dengan meterai mekanikal yang diperbuat daripada bahan tahan haus seperti silikon karbida, memastikan operasi yang boleh dipercayai, bebas kebocoran, dengan meterai aci karbida simen.
● Ia mudah untuk penyelenggaraan. Ia tidak perlu mengeluarkan paip. Hanya keluarkan kacang penutup pam dan komponen motor dan penghantaran untuk penyelenggaraan.
