Cara membaca Model Pam Kumbahan

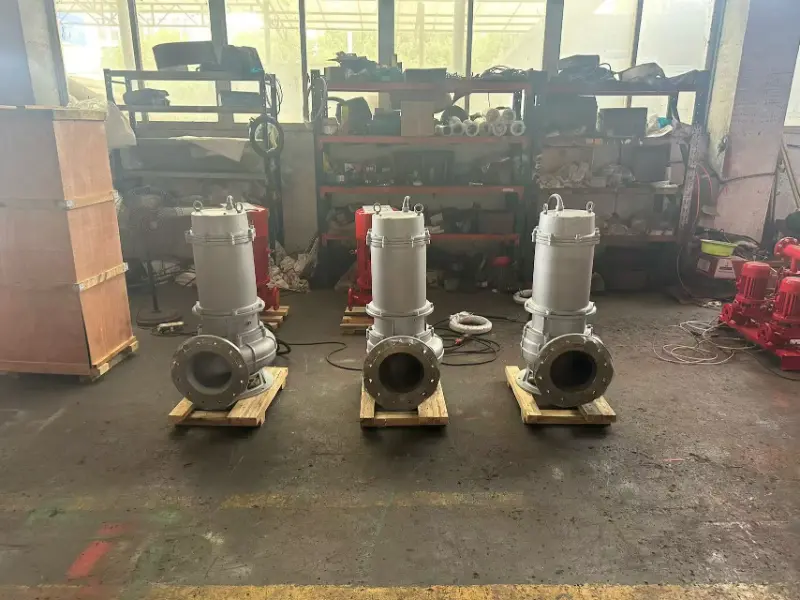

Terdapat beberapa jenispam kumbahan. Beberapa model yang lebih biasa termasuk ZW, WQ, JYWQ, FYW, FY, YW, NL, GW dan lain-lain. Model pam yang berbeza menggunakan kod huruf yang berbeza untuk menyampaikan maksud tertentu.

Sebagai contoh, ambil model pam kumbahan 100QW(WQ)100-35-18.5:

100 mewakili diameter alur keluar pelepasan pam dalam mm.

QW bermaksud pam kumbahan tenggelam mudah alih, manakala (WQ) menunjukkan pam kumbahan tenggelam tetap.

100 kedua menunjukkan kadar aliran pam dalam m³/j.

35 mewakili kepala pam dalam meter.

18.5 menunjukkan kuasa motor terkadar dalam kW.

Maksud daripadaPam Kumbahan Tidak Tersumbat Penyebuan Sendiri ZWmodel

(1) 50ZW15-30-PB

50 – Diameter salur masuk pam (mm)

ZW – Pam kumbahan tidak tersumbat menyebu sendiri

15 – Aliran berkadar (m³/j)

30 – Nilai kepala (m)

P – Bahan keluli tahan karat

B – Motor kalis letupan

(2) 40WQ15-30-2.2

40 – Diameter port pam (mm)

WQ – Pam kumbahan tenggelam

15 – Kadar aliran (m³/j)

30 – Kepala (m)

2.2 – Kuasa motor berkadar (kW)

Maksud Model Pam Kumbahan Rendam Automatik JYWQ Agitator

(3) JYWQ80-50-10-1600-3

JYWQ – Pam kumbahan tenggelam pengaduk automatik

80 – Diameter alur keluar pelepasan (mm)

50 – Kadar aliran (m³/j)

10 – Kepala (m)

1600 – Julat pergolakan (mm)

3 – Kuasa motor (kW)

Model Pam Kumbahan Biasa Lain dan Maksudnya

(4) 25FYW-15P

25 – Diameter alur keluar pam (mm)

FYW – Kod pam kumbahan tenggelam

15 – Kepala (m)

P – Bahan keluli tahan karat

(5) 50TK-25A

50 – Diameter salur masuk sedutan pam (mm)

FY – Pam kumbahan terendam kimia

25 – Kepala (m)

A – Pendesak telah dipangkas sekali

(6) 100YWP110-10-5.5

100 – Diameter alur keluar pelepasan pam (mm)

YW – Pam kumbahan tenggelam menegak

P – Bahan keluli tahan karat

110 – Kadar aliran (m³/j)

10 – Kepala (m)

5.5 – Kuasa motor berkadar (kW)

(7) NL150A-12

N – Buburan

L – Jenis menegak

150 – Diameter alur keluar (mm)

A – Versi yang lebih baik / meterai mekanikal

12 – Kepala (m)

(8) 50GWP20-15-1.5

50 – Diameter alur keluar pelepasan nominal (mm)

GW – Pam kumbahan jenis saluran paip tidak tersumbat

P – Bahan keluli tahan karat

20 – Kadar aliran (m³/j)

15 – Kepala (m)

1.5 – Kuasa motor berkadar (kW)
